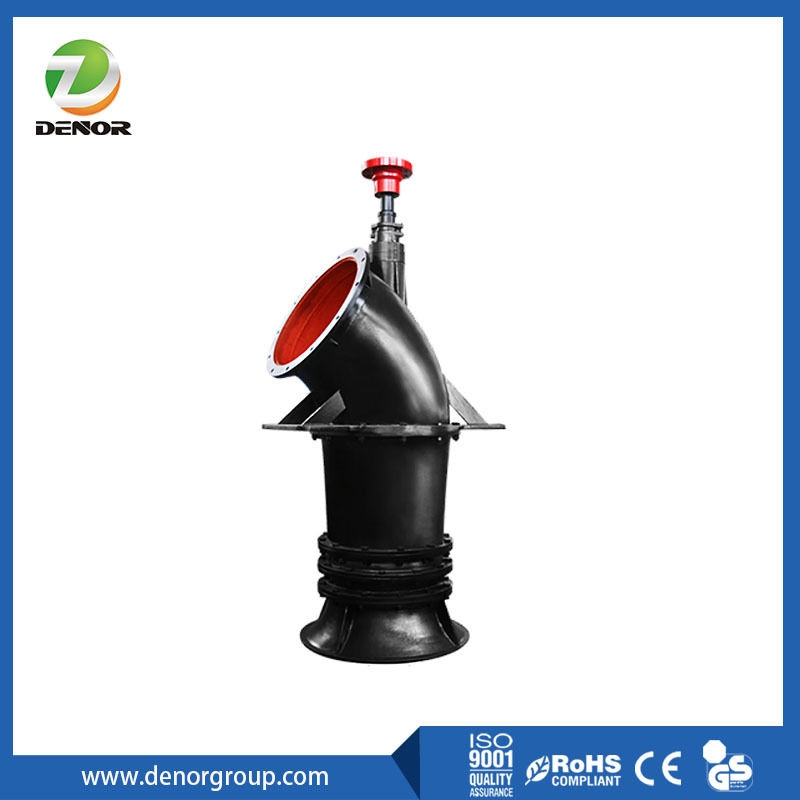

ZLB Verticale Axiale Stromingspomp
ZLB verticale axiale stromingspomp is een kleine en middelgrote axiale stromingspomp ontwikkeld door Denor. Deze serie producten heeft een breed spectrum, goede hydraulische prestaties en een nieuwe structuur. Het wordt gekenmerkt door een hoog rendement, goede cavitatieprestaties, eenvoudige installatie en onderhoud; en tegelijkertijd, in combinatie met de nieuwste informatietechnologie, kan het onafhankelijk ontwikkelde intelligente waterpompsysteem worden geconfigureerd, met automatische bewakingsfunctie.
Toepassing
Deze serie producten kan worden gebruikt voorschoon water of andere vloeistoffen met fysische en chemische eigenschappendicht bijwater waarvan de temperatuur van het transportmedium niet meer is dan50ºC. Ze worden veel gebruikt in grootschalige waterbouwkundige projecten, landbouwirrigatie, industrieel transport van water. De thermische centrale voert circulatie water, scheepswerf niveau, stedelijke watervoorziening en -afvoer en wateromleidingsprojecten.
Prestatieparameterstabel (lage opvoerhoogte en grote stroming)
| Model |
Capaciteit(m³/s) |
Installatiehoek |
Opvoerhoogte(m) |
Pompefficiëntie(%) |
Asvermogen(kW) |
Snelheid(rpm) |
Buitendiameter waaier(mm) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
-4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Materiaaltabel van standaardconfiguratie
| Onderdeelbeschrijving |
Water |
Afvalwater |
| GB |
ASTM |
GB |
ASTM |
| Zuigkegel |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Geleidebladlichaam |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Waaier |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| Waaierkamer |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Uitlaatbocht |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Assleeve |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| As |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Koppeling |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Geleidelager |
Rubberen lager |
/ |
Thordon-lager |
/ |
| Klierkast |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Pakkingafdichting |
PTFE |
/ |
PTFE |
/ |
| Radiaal druklager |
Rollager |
/ |
Rollager |
/ |
| Motorvoet |
Q235B |
A36 |
Q235B |
A36 |
| Aandrijfvoet |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
Structuurvoordelen
1. Geleidelager
Standaard met hoogwaardige rubberen geleidelagers met een kleine wrijvingscoëfficiënt, trillingsabsorptie en vooral geschikt voor axiale stromingspompen
Het onderste geleidelager heeft een verlengde structuur met een betere lengte-diameterverhouding, wat de stabiliteit van de rotoronderdelen aanzienlijk verbetert;
Ontworpen met voldoende smeergoot, en goed koel- en smeereffect
2. Uitlaatbocht
Precisiegieten, redelijke kromtestraal, interne doorgang soepele overgang, prestatie-optimalisatie
Het ontwerp van de meerribbenstructuur verhoogt de sterkte en de stijfheid van het lichaam
Redelijk hijsgatontwerp, handig hijsen
3. Waaierkamer
Precisiegieten, interne doorgang soepele overgang, prestatie-optimalisatie
Halve structuur voor eenvoudig onderhoud
4. Druklagereenheid
Onder conventionele werkomstandigheden straalt de warmtestralingsrib van de buitenste cirkel warmte uit, zodat de externe waterontvangstmoeilijkheid in het veld wordt opgelost
Onder speciale werkomstandigheden, verhoog de warmtestraling van de spoel om ervoor te zorgen dat de eenheid lange tijd draait
Uitgerust met een online trillingsmeet- en temperatuurmeetapparaat om een veilige werking te garanderen
5. Hoofdas
Standaardstaal voor as met hoge sterkte, hoge sterkte, goede stijfheid, hoge kritische snelheid, zorgt voor een betrouwbare werking
En het deel dat overeenkomt met het geleidelager en de pakking is voorzien van een verwijderbare beschermhuls, met handig onderhoud
6. Waaier
De 3D-stromingstheorieontwerp en CFD-berekeningssimulatie worden toegepast, met een hoog rendement en een breed hoogrendementsgebied, en goede cavitatieprestaties
Onafhankelijk ontwikkeld hydraulisch model, hoogrendementsgebied is breed
Neem een metalen mal aan, precisiegieten
Productvoordelen
Hoogrendement energiebesparing: het hydraulische model is ontworpen door 3D-stromingstheorie en berekend door CFD-berekeningssimulatie, met de beste prestaties in theorie.Hydraulische componenten zijn gemaakt van een metalen mal, nauwkeurig gegoten geleidebladmal wordt bewerkt door CNC; geleidebladschaal en zuigkegelblank worden gegoten door harszand, solide stromingskanaal is volledig in overeenstemming met ontwerptekeningen, met een hoger rendement en een breed hoogrendementsgebied
Hoge betrouwbaarheid:het ontwerp van het inlaatstroomkanaal is redelijk, het inlaatwater is uniform zonder werveling, met soepel lopen, de absolute concentriciteit van de pompas en de uitstekende statische balans van de rotoronderdelen zorgen ervoor dat de pomp weinig trillingen en weinig lawaai heeft bij het draaien met hoge snelheid
Geavanceerde technologie:alle onderdelen met behulp van metalen mal, precisiegieten, onderdelenkwaliteit is betrouwbaar
Laag onderhoud:redelijke structuur, handige montage en demontage en eenvoudig onderhoud
Voorraadbeheer:redelijk voorraadbeheer, korte doorlooptijd, snelle levering
Automatische bewaking:Uitgerust metintelligent waterpompsysteemonafhankelijk ontwikkeld, met automatische bewakingsfunctie
